Introdução

Família Dual-Shear-Beam.

Fabricada em aço-liga com proteção níquel-químico de elevada resistência, circuito interno vedado por tampa metálica inoxidável que oferece grau de proteção IP67, garantindo elevada hermeticidade.

O modelo DSB, possui base elevada central de aplicação de carga com fixação através de furação dupla e sua fixação pelas furações roscadas disponíveis nas extremidades.

A dupla ponte de pesagem compõem a formação conceitual da célula possibilitando maior rendimento das leituras monitoradas.

Aplicável em sistemas que necessitem manter a rigidez estrutural tais como: troley, carretas alimentadoras, veiculos auto-motores, Máquinas de testes dinâmicos veículares, trilhos, prensas e máquinas especiais.

Atende a portaria do Inmetro 236/94 até 10.000 divisões.

Características e Benefícios

Instalação

Produtos Relacionados

Células de Carga

TS

Família “type S” Universal nas capacidades 5,10,20,50,100 e 200 kg.

Utilizadas...

Ver mais

Células de Carga

BBF

Família Bending-Beam Foley, fabricada em aço inoxidável 17-4PH.

Ideal para aplicações...

Ver mais

Células de Carga

RPC

Família Rocker-Pin, Pendular, Canister ou Rocker Column.

Fabricada em aço-liga 4340...

Ver mais

Células de Carga

LBI

Família link-beam, fabricadas em aço inoxidável 17-4PH.

Projetada para leitura de...

Ver mais

Células de Carga

Sps-300

Família single-point small, fabricada em alumínio anodizado.

Sensível a momentos de...

Ver mais

Especificações Técnicas

É um produto destinado á aplicações de forças perpendicular ao seu plano de fixação, em um ambiente sujeitos a atmosfera corrosiva (indústria químicas). Sendo ideal para aplicações em empresas alimentícia, farmacêutica, laboratórios e etc. Aplicáveis em reservatórios, tanques, silos, moegas, reatores, vasos e caçambas ou balanças de grande porte.

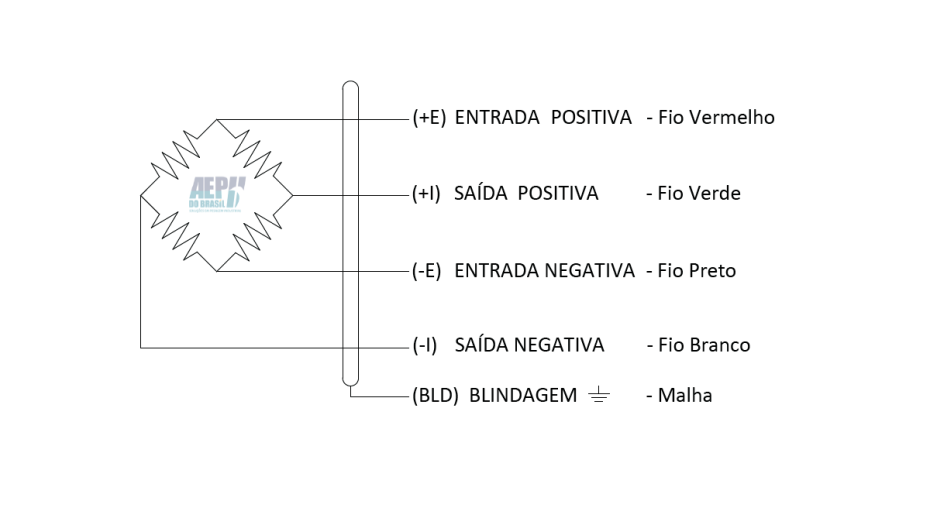

Esquema Elétrico

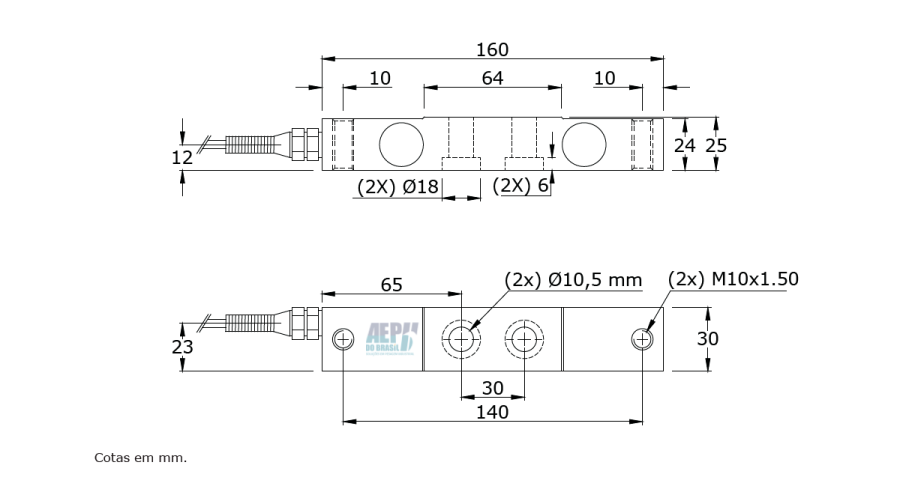

Dimensões

Instalação
