Introdução

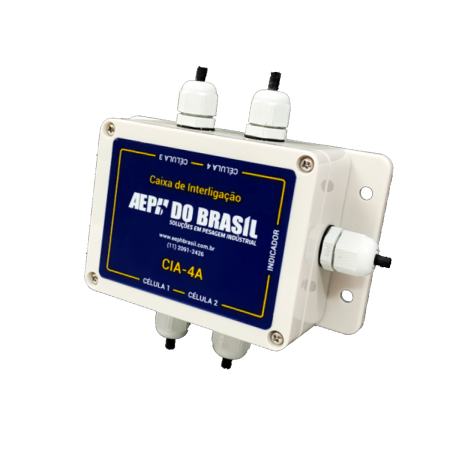

Caixa de Junção modelo CIA-4A.
Projetada para interligar de forma fácil e segura até 4 células de carga com o exclusivo sistema de ajuste de excentricidade que permite igualar valores com até 10% de desvios entre células de carga com impedância de entrada de até 410R.
1.1. Funcionalidade
Os ajustes são executados no sinal de entrada da célula de carga (alimentação) através de circuito exaustivamente testado nas mais severas condições técnicas e ambientais, principalmente variações térmicas mantendo integro o sinal de saída, pois são utilizados componentes com até 15 ppm/ºC.
Alojada em caixa ABS extrusado com encaixe perfeito entre caixa e tampa, provida de prensa, cabos stanques com tampão vedante (para os canais com cabos não conectados) e guarnição de Neoprene sem “efeito memória”.
1.2. Componentes

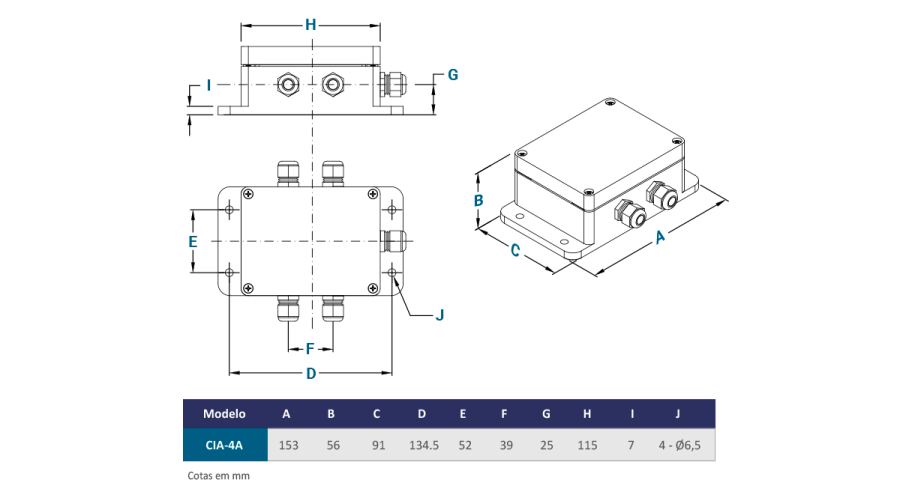

Possui aba externa para fácil fixação em estrutura, placa eletrônica fixada no fundo da caixa para facilidade operacional dos ajustes e movimentação dos cabos.
Sistema de seleção por straps (jumpers de pressão) para seleção como circuito somatório ou com ajustes de excentricidades.

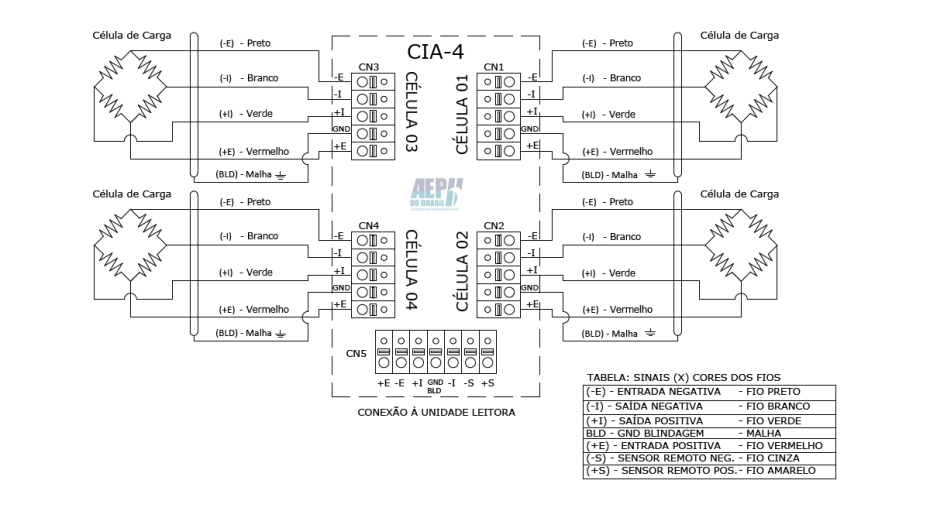

Sistema exclusivo de conexão dos fios por conectores com molas e cursor superior de acionamento manual que dispensa o uso de ferramentas especiais.
Facilita o processo de conexão diminuindo sensivelmente o tempo na montagem, aliado à segurança da conexão, pois após o acoplamento o conector suporta 8 kg tração por fio.
